Вторая жизнь утюга: профессиональный нижний подогрев для SMD-пайки своими руками
Нижний подогрев — незаменимый инструмент в арсенале любого радиолюбителя, работающего с современными печатными платами. Однако заводские решения часто стоят неоправданно дорого. Сегодня мы разберем, как собрать качественный и точный подогреватель, используя обычную подошву от старого утюга и доступные компоненты промышленной автоматики.
Базовая конструкция и электроника

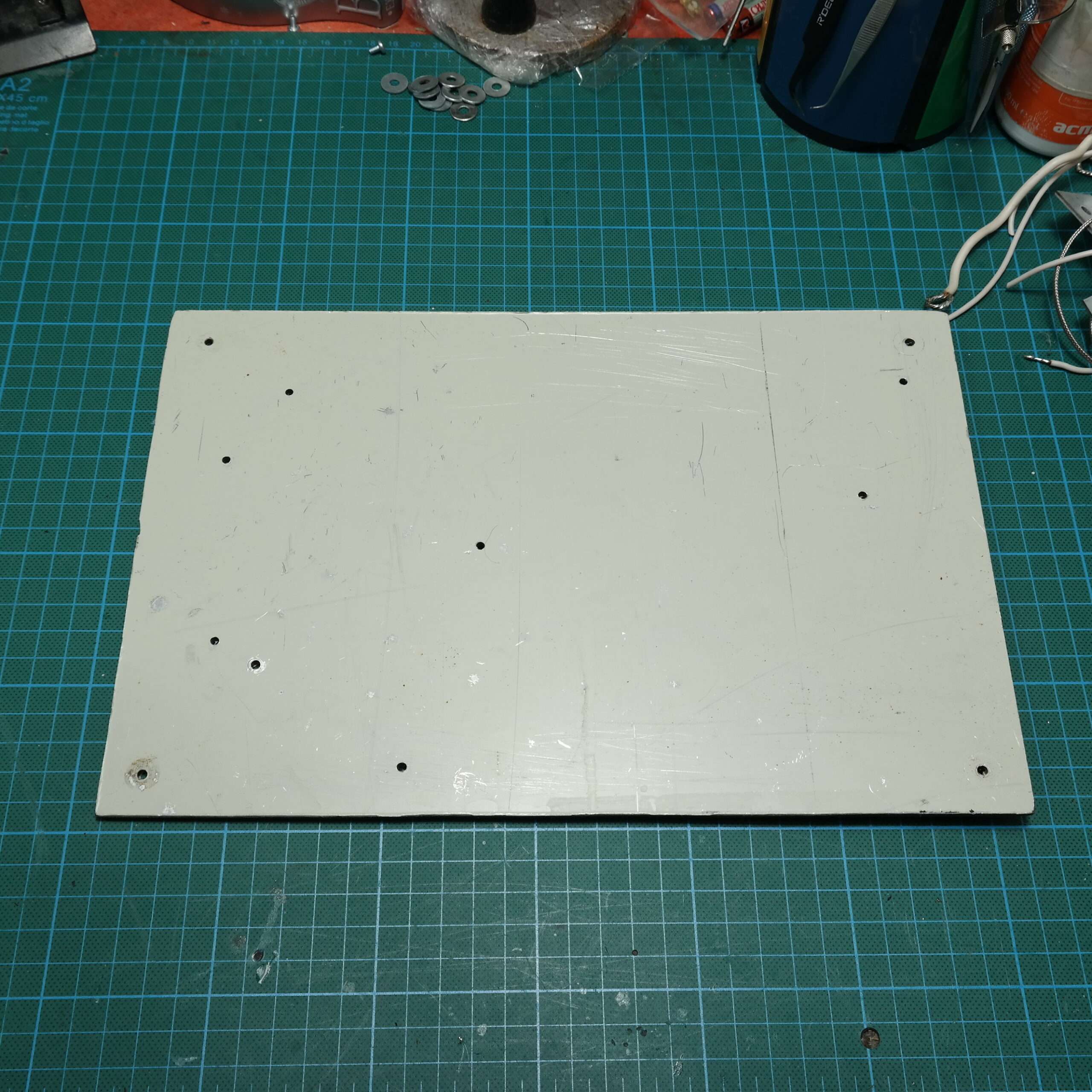

Основой прибора служит двухъярусная платформа. Нижняя часть, на которой размещаются все элементы управления, вырезана из алюкобонда — прочной алюминиевой композитной панели.

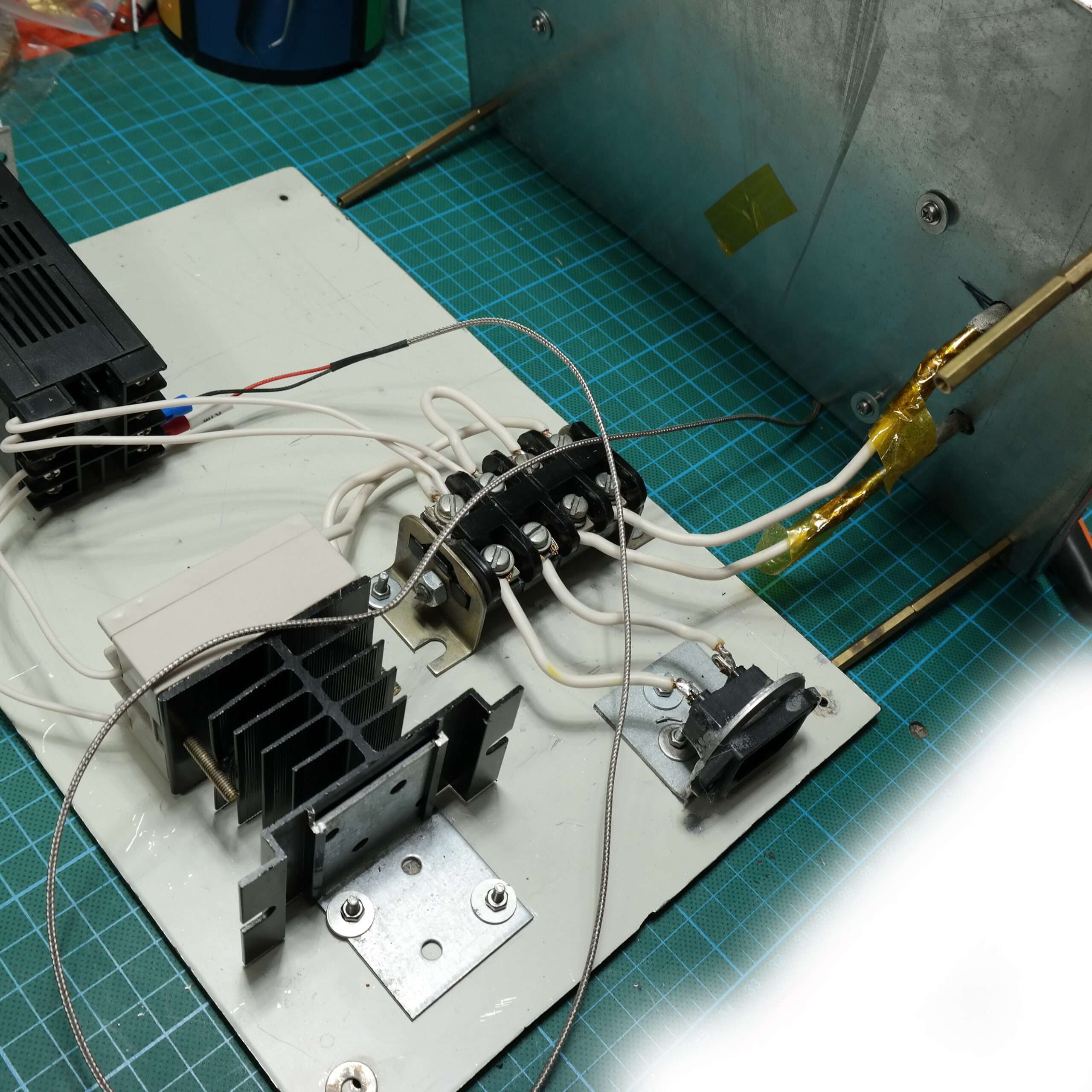

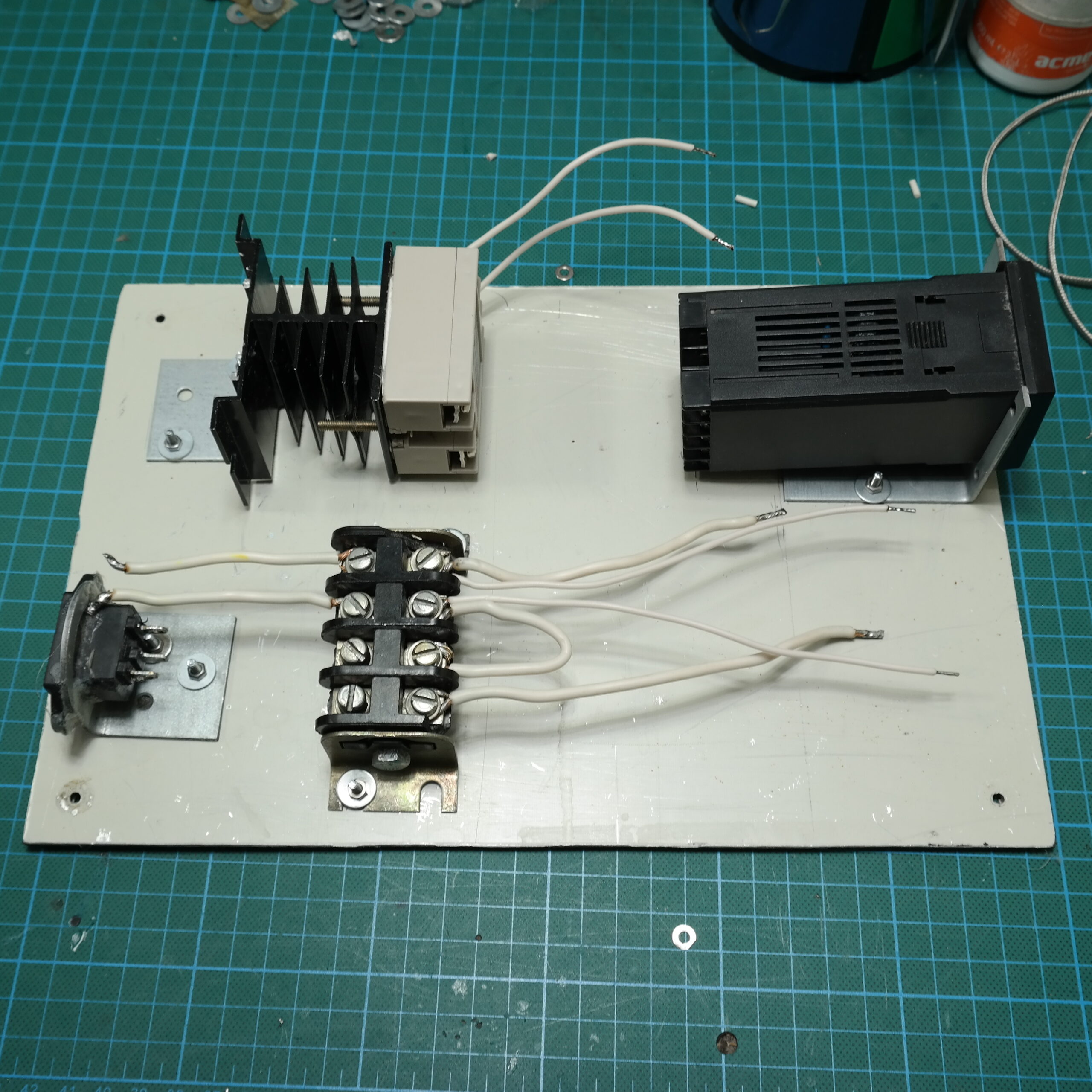

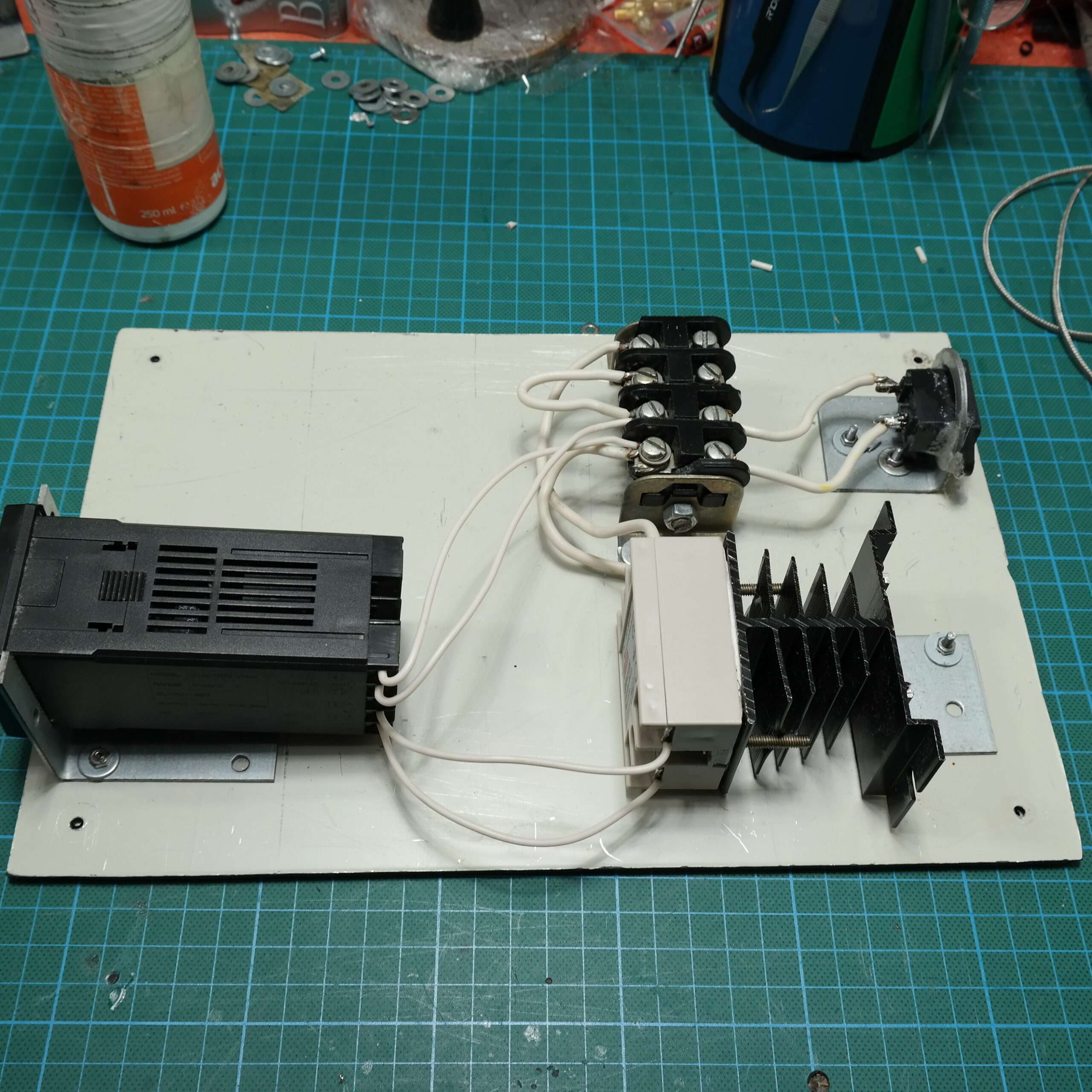

Для удобства монтажа и надежности на ней закреплены:
Разъем питания AC-016;
Карболитовый клеммник для разводки силовой части;

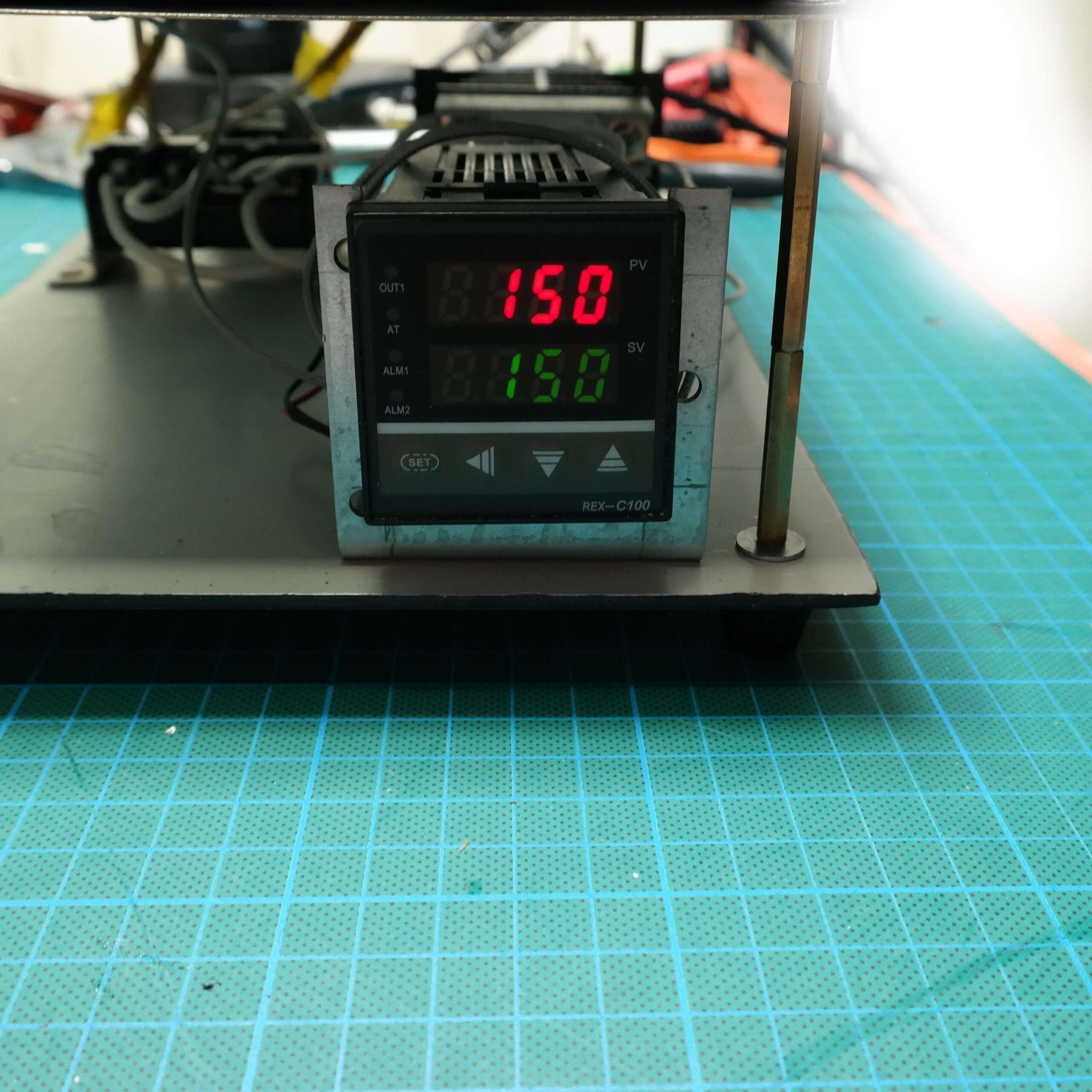

ПИД-контроллер REX-C100 — мозг системы, обеспечивающий автоматическую настройку и точное поддержание температуры;

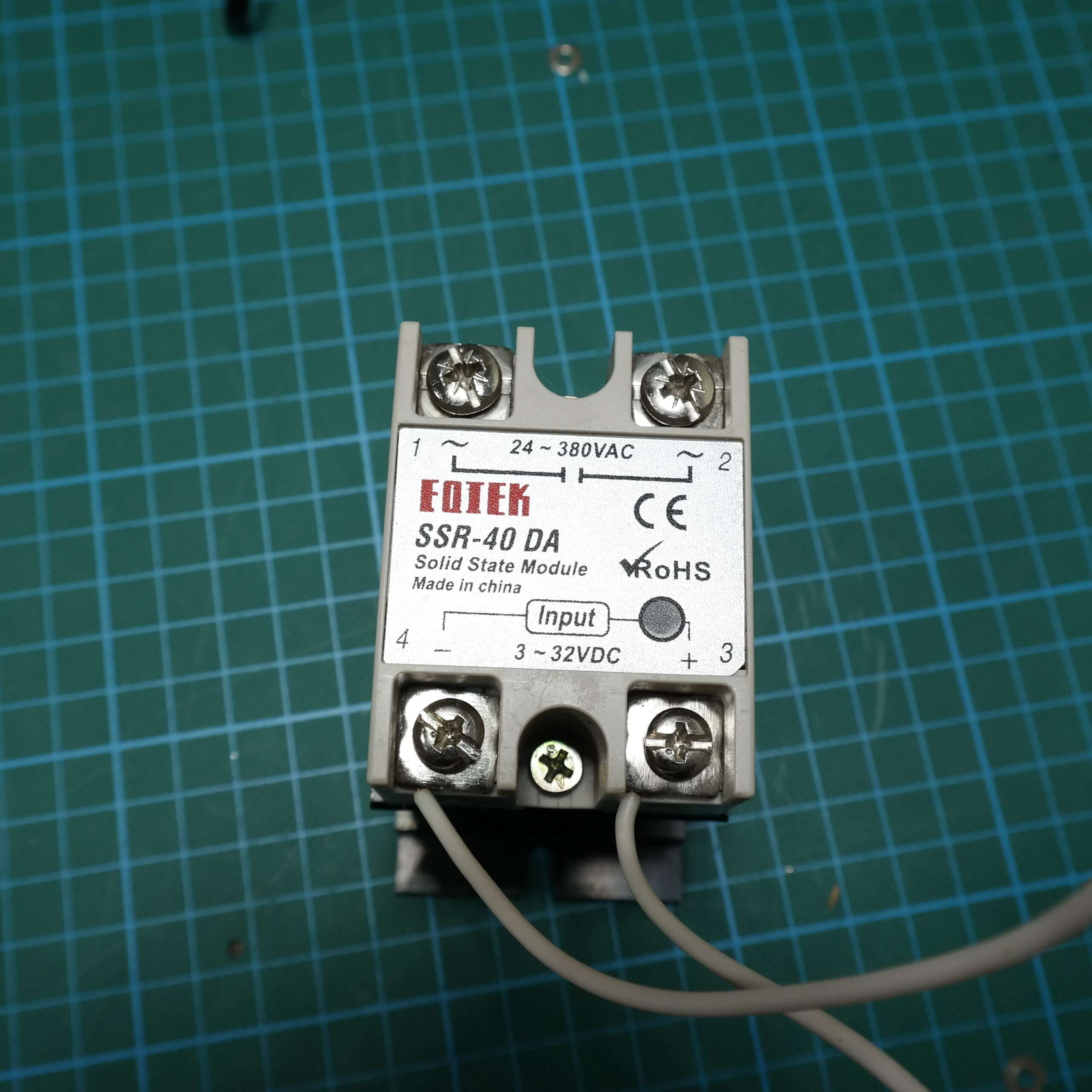

Твердотельное реле Fotek SSR-40DA для бесшумной и надежной коммутации нагревателя. И датчик.
Все компоненты зафиксированы при помощи стандартных крепежных уголков и болтов.
Термоизоляция и безопасность

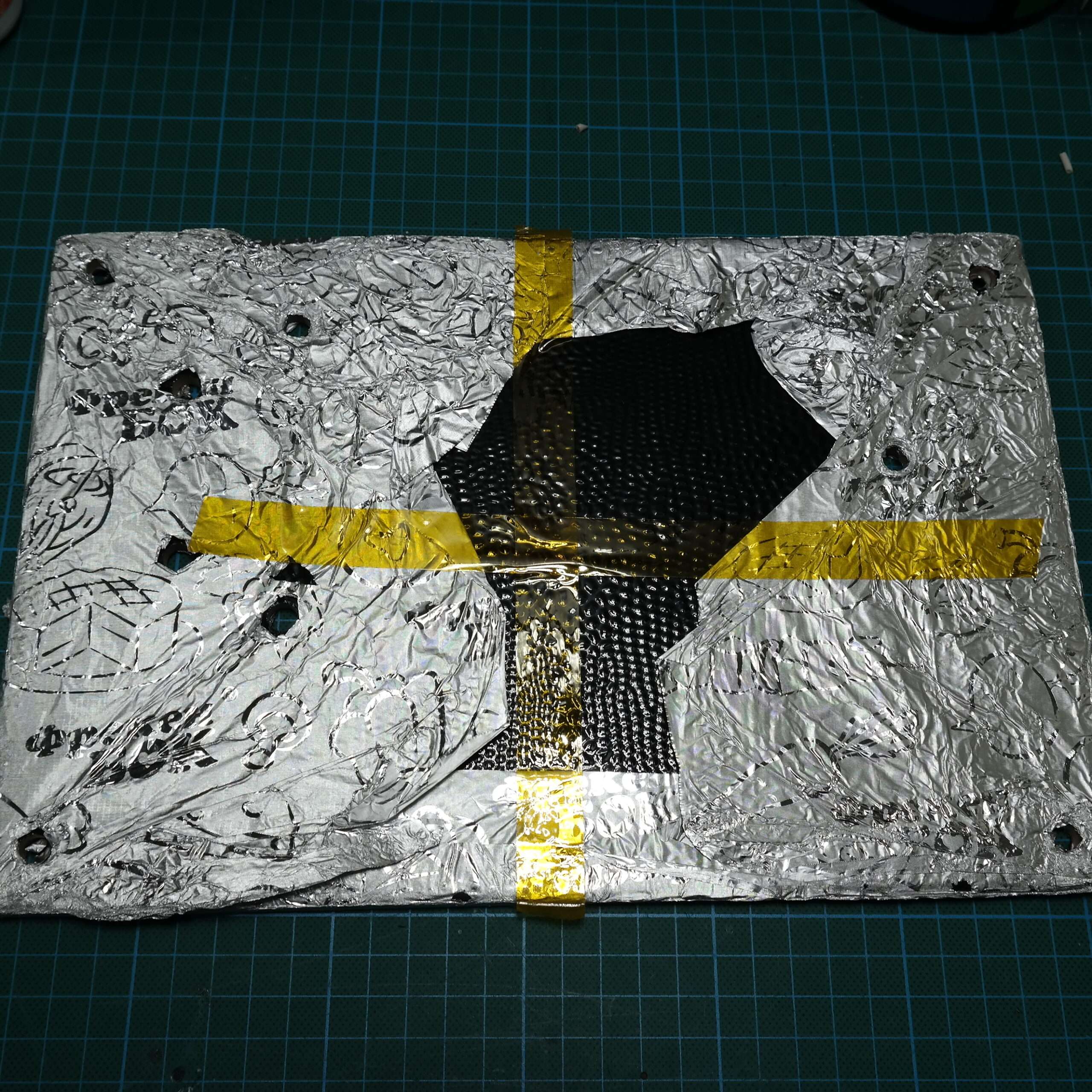

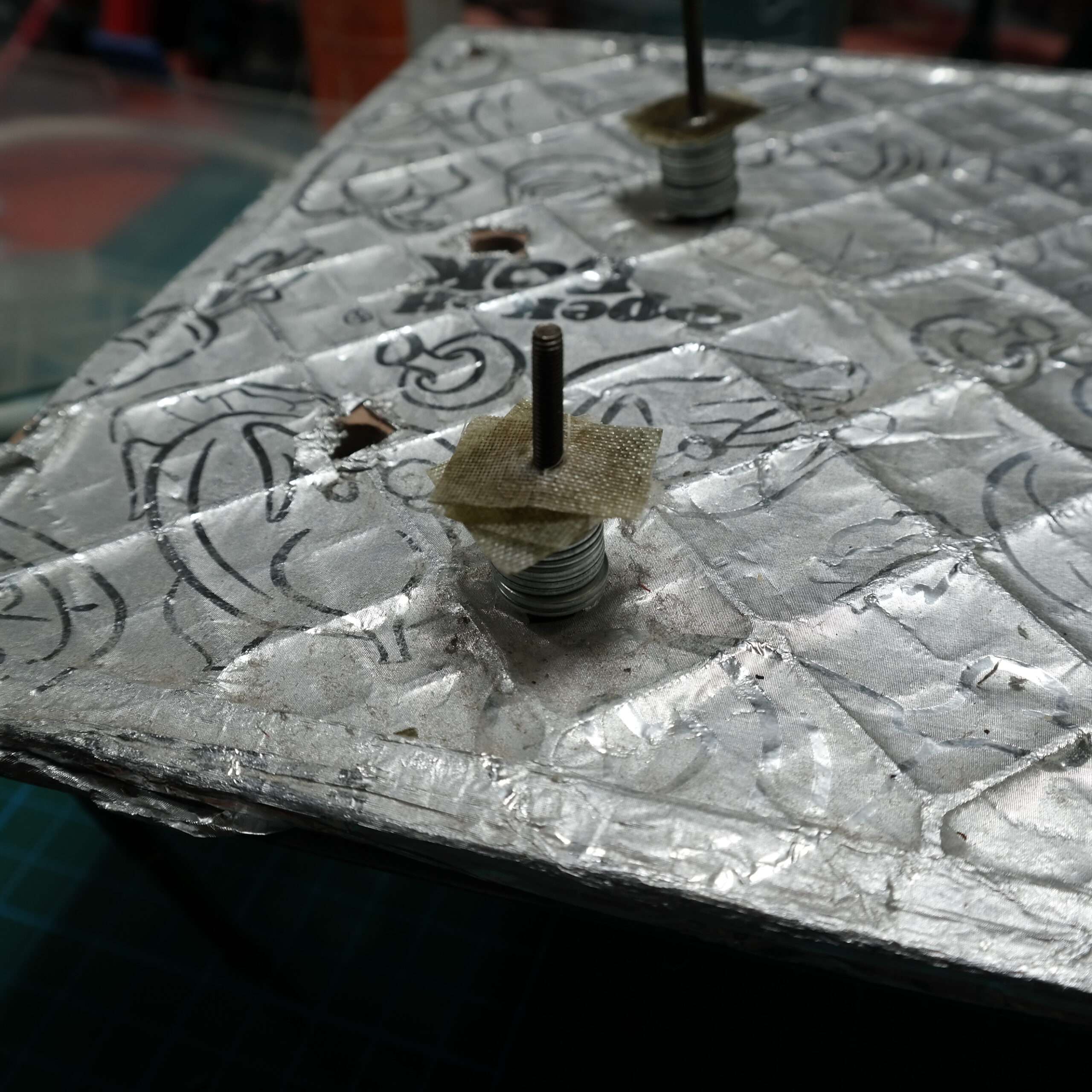

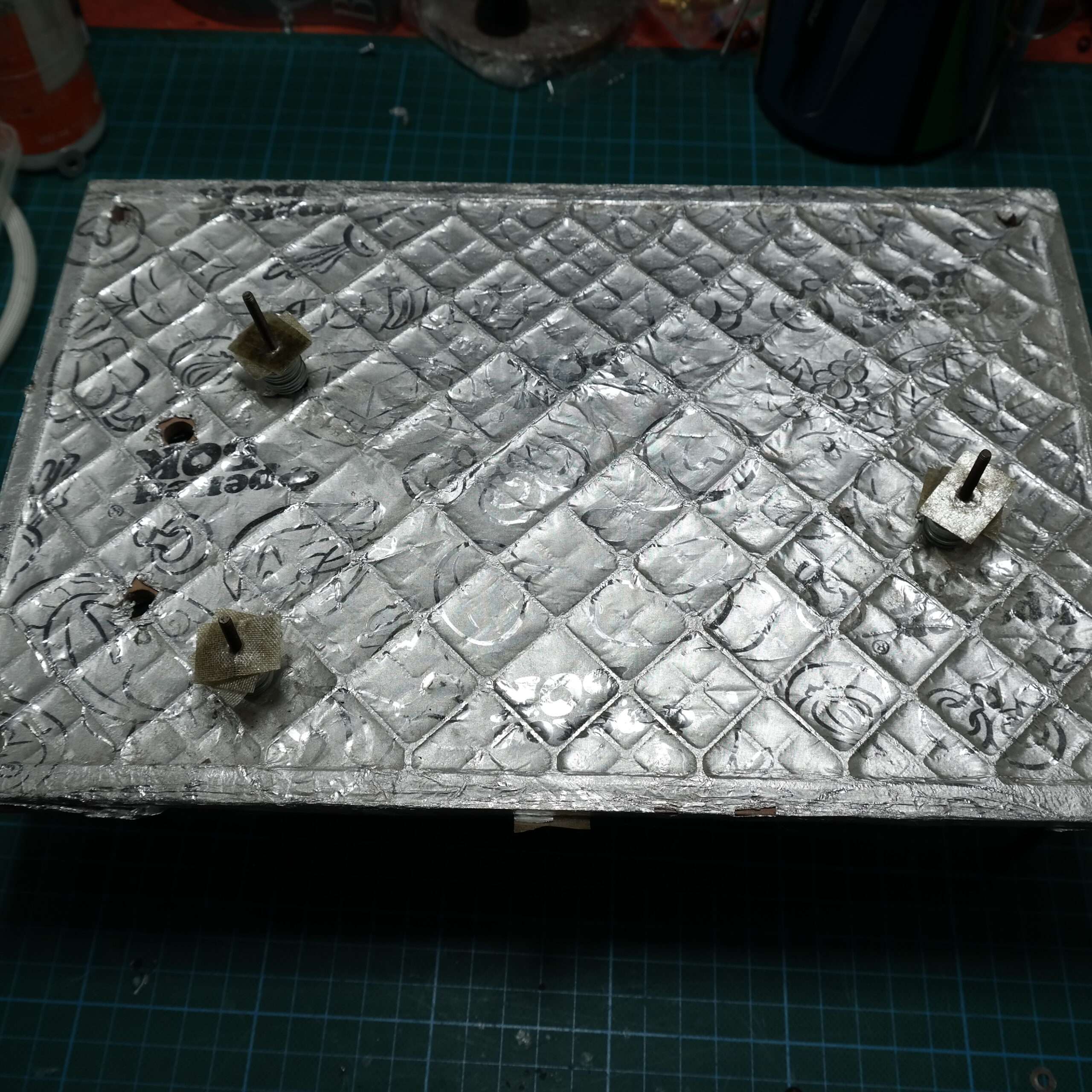

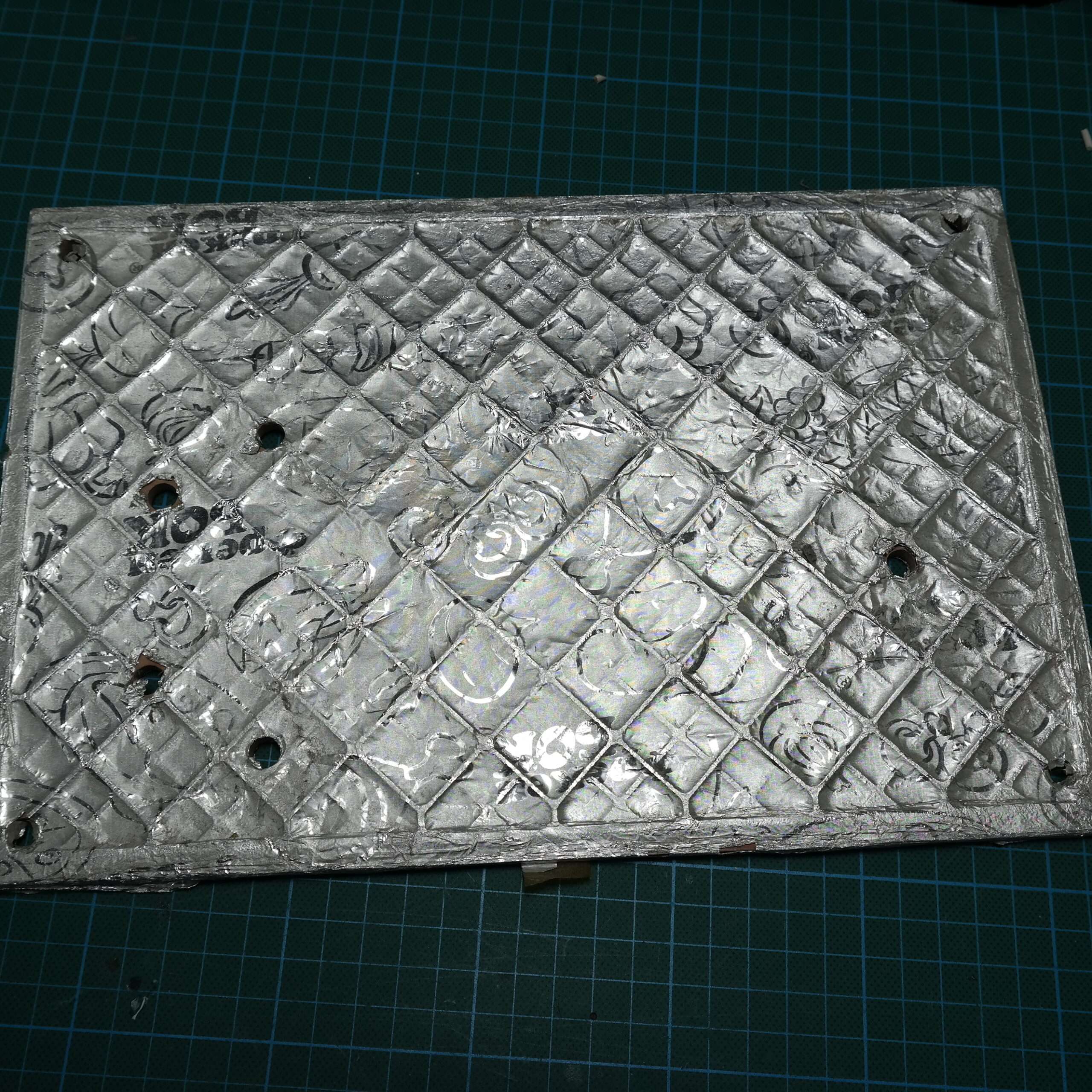

Чтобы электроника не перегревалась, применена хитрая система защиты. Между нагревателем и нижней платформой установлен термобарьер. Он состоит из листа оцинкованной жести (0,5 мм), на которой лежит обычная керамическая плитка , обмотанная слоем фольги. Такая конструкция эффективно отсекает тепло, оставляя нижний ярус с контроллером практически холодным.

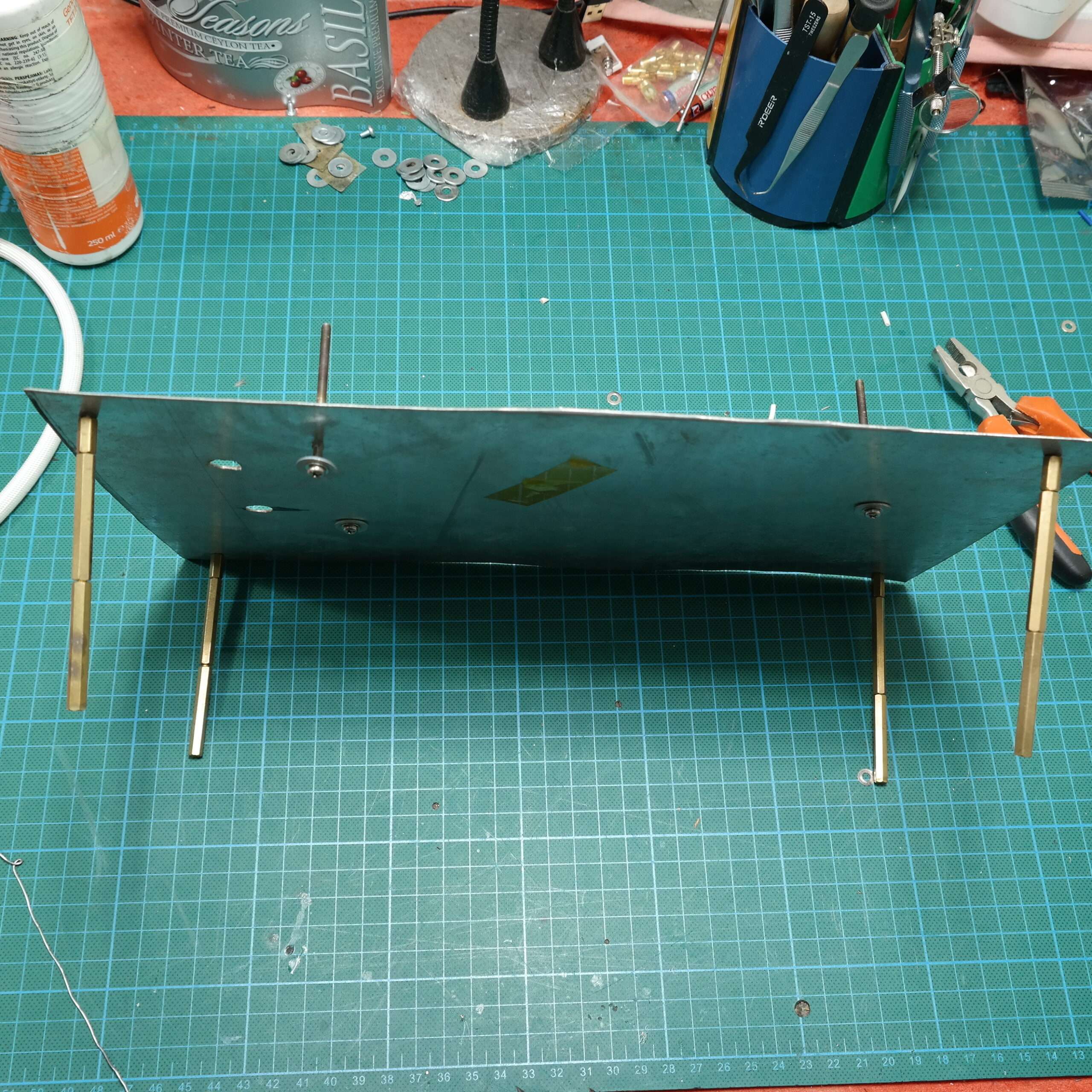

Связующим звеном между ярусами служат четыре латунные шестигранные стойки M3, которые обеспечивают необходимый воздушный зазор.

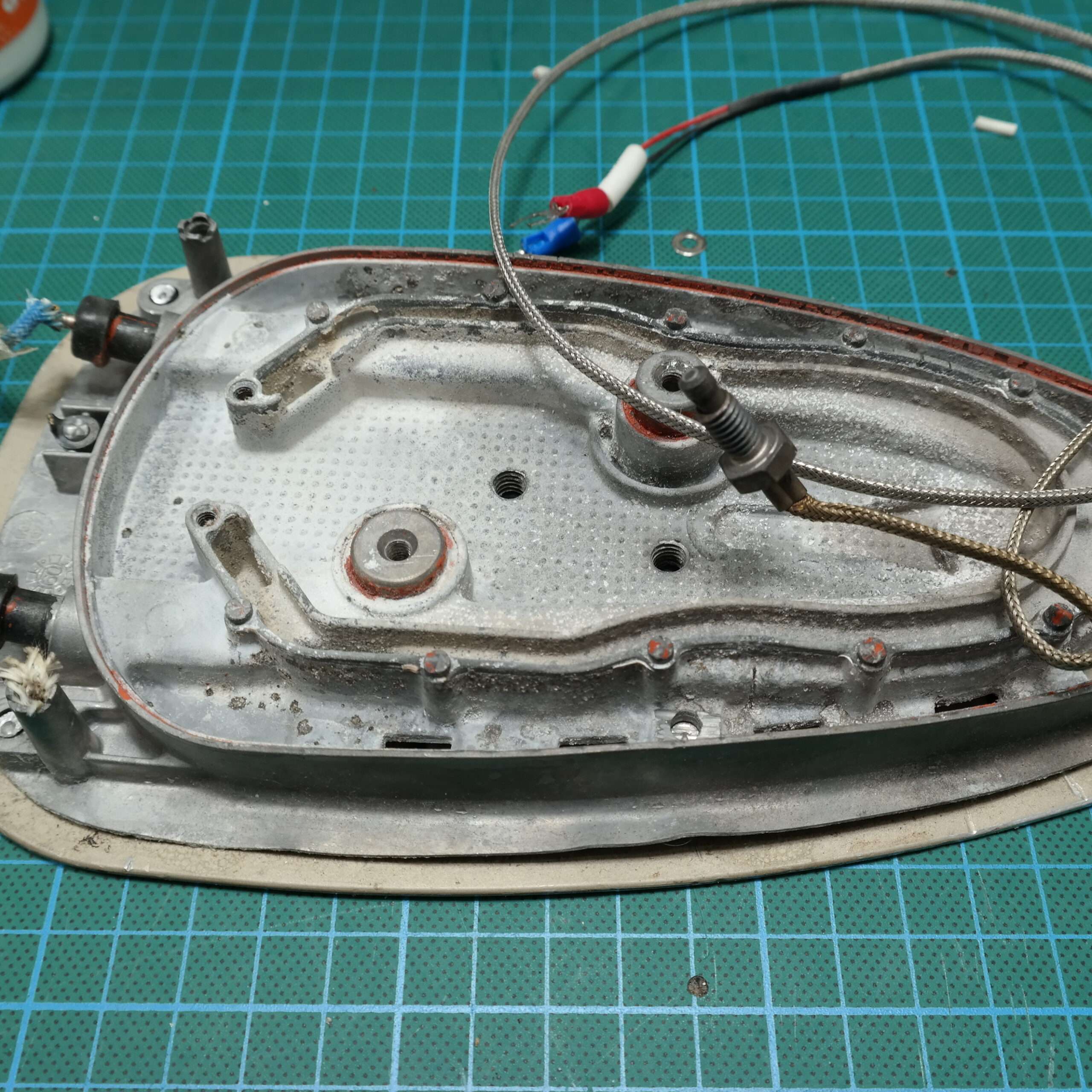

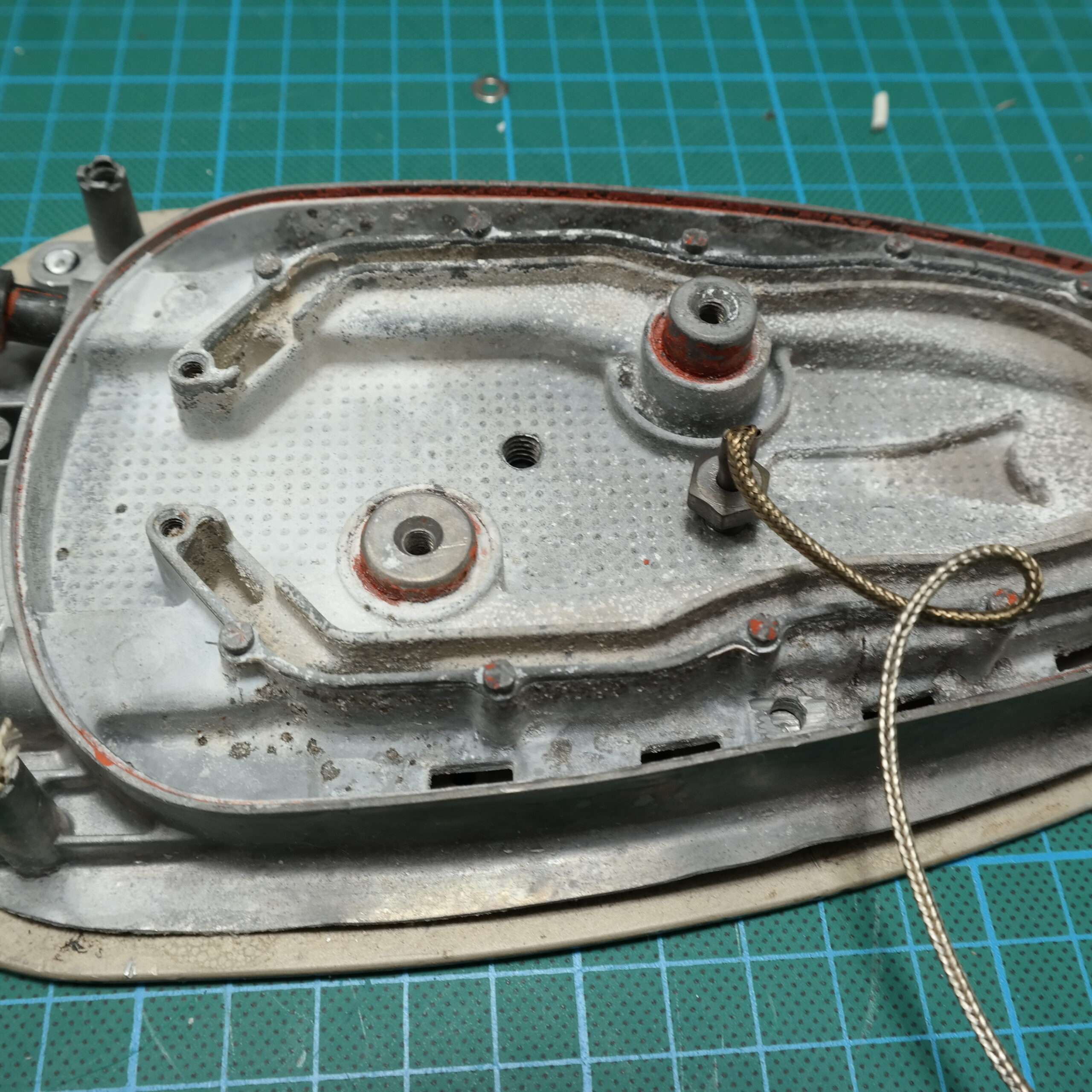

Нагревательный элемент и датчик. От старого утюга нам понадобится только его алюминиевая подошва. Она обладает отличной теплопроводностью и достаточной массой для равномерного распределения тепла. В нижней части подошвы просверлено отверстие, в которое плотно вставляется **термодатчик** (термопара). Это позволяет ПИД-регулятору считывать реальную температуру нагревательной поверхности в режиме реального времени.
Принцип работы и точность
Работа устройства построена на принципе обратной связи. Вы задаете нужную температуру на контроллере REX-C100, а он через твердотельное реле подает импульсы питания на ТЭН утюга. Благодаря алгоритмам ПИД-регулирования система избегает резких скачков и перелетов температуры, достигая максимальной стабильности, что критически важно при работе с чувствительными компонентами.
Где пригодится такой прибор?
Область применения этого самодельного стола весьма обширна:
Пайка SMD и SMT: Идеально подходит для запекания паяльной пасты на платах.
Ремонт светодиодов: Замена LED-чипов на алюминиевых подложках становится быстрой и безопасной.
Разборка корпусов: Подогрев клееных соединений до 80–100°C значительно упрощает вскрытие гаджетов без повреждения пластика.
Сушка деталей: Ускоренная сушка склеенных элементов при фиксированной температуре.

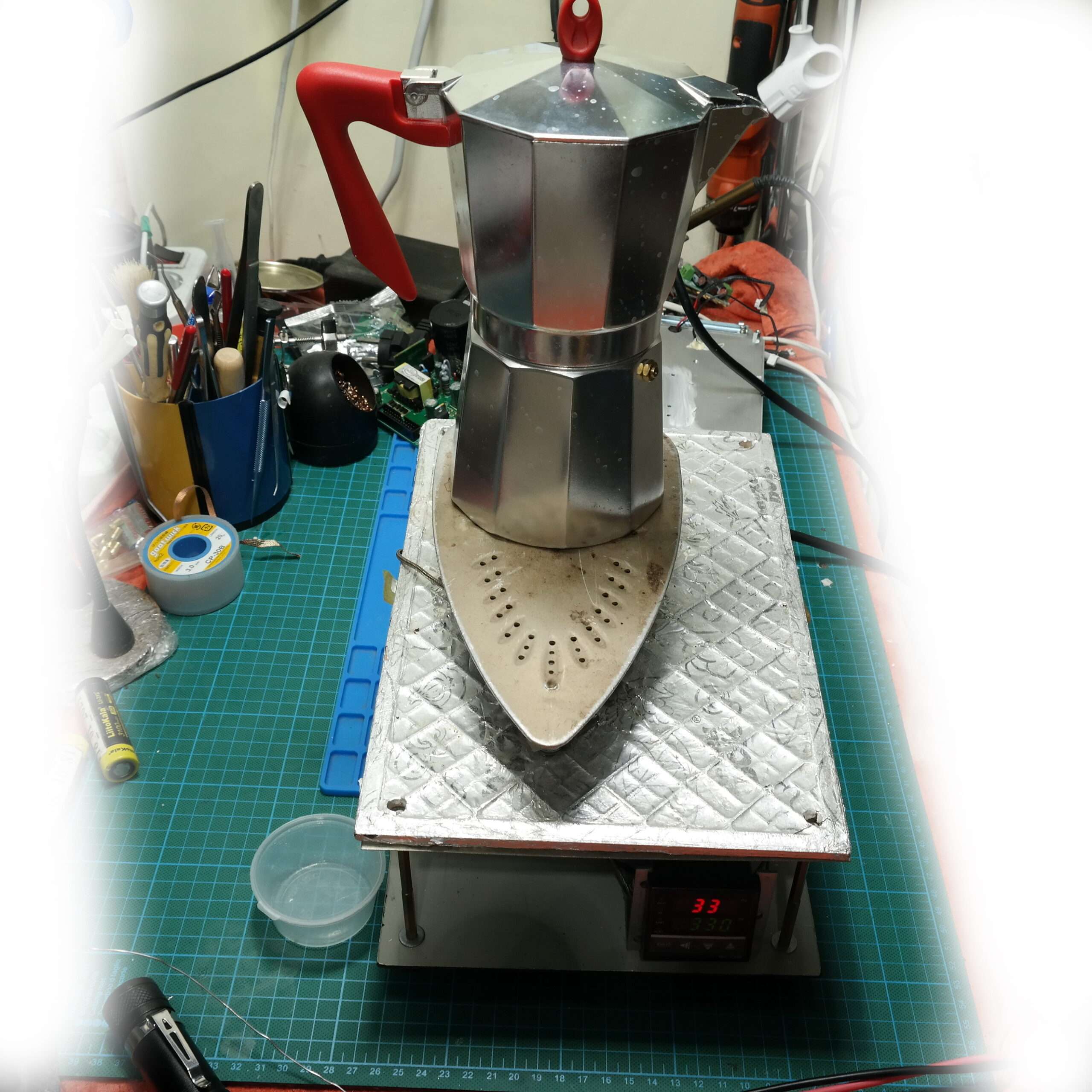

Более того, как показывает практика, высокая мощность нагревателя позволяет использовать его даже в бытовых целях в мастерской — например, чтобы быстро сварить кофе в турке, не отходя от рабочего стола :).
